最近美言微信群里掀起了一波，关于战机机翼作动筒的热烈讨论，核心疑问特别直白，歼-20、歼-35、歼-36机翼，都带着一眼就能看见的作动筒整流鼓包，还有空军版歼35A机翼也藏着各两处小型鼓包等等，海军版歼-35各只有一个小型鼓包，唯独网传歼-50机翼板面光滑干净，半点凸起都没有，这差别到底藏着什么门道？
这个没有鼓包的细节，最终被大家指向了一个更深层的技术命题，歼-50是否实现了真正的全电飞控？硬件条件是否已经成熟？与其他六代机的动力管理方案又有何不同？
本文将从作动筒的设计原理出发，通过理论计算验证，纯电作动的机电作动器，以及全电飞控的工程可行性，最终勾勒出六代机全电管理技术的基本轮廓。整篇文章算是学习探讨，希望批评指正。
顺带提一嘴圈内俗称，在日常讨论中，动作筒的说法也很常见，尤其在描述具体部件时，比如襟翼动作筒。但作动筒是更规范的术语，下文统一采用作动筒。
喜欢深挖装备拆解、解析国际局势的军迷，微信搜「美言网之家 003」就能扫码进群交流，全是硬核同好，干货拉满，还能学到不少武器装备知识！
图源：“美言网之家”微信群
一、作动筒是飞控系统的执行器件
1、什么是作动筒
作动筒是飞机飞控系统中，将控制指令转化为机械运动的执行元件。通俗地说，它就是飞控系统的执行器件，类似于人类的肌肉部分，飞行员推杆或飞控计算机发出指令后，作动筒推动舵面偏转，从而改变飞机的姿态。
一般五代飞机作动筒，属于液压活塞结构，内部通过液压压力驱动，是将液压能转换成直线运动机械能的执行元件。
在传统飞机上，作动筒遍布机翼后缘、垂尾、平尾等所有控制面附近。由于作动筒本身需要一定的体积来容纳活塞、液压油和密封结构，而现代战斗机的机翼，又追求极致的薄型化以降低阻力，因此作动筒往往无法完全嵌入机翼内部，这就产生了我们在歼-20、歼-35等战机上，看到的鼓包或整流罩。
图源：“美言网之家”微信群
2、作动筒的驱动方式演进
一般作动筒的驱动方式，经历了三个主要阶段：
第一阶段，纯液压驱动。这是最传统的方案。
飞机发动机通过附件机匣驱动液压泵，产生高压液压油（通常为21MPa或28MPa），通过遍布机身的管路输送到各个作动筒。液压系统的优势是功率密度高、响应快，但缺点是系统复杂、管路沉重、维护困难，且一旦管路被弹片击中，液压油泄漏将导致飞控失效。
第二阶段，电液作动（EHA）。
电静液作动器（EHA）是功率电传技术的核心类型之一。它由电机驱动双向液压泵，将电能转化为局部液压能，推动作动筒工作。电静液作动器的优势，在于取消了中央液压源和长距离管路，每个作动器独立工作。如美国F-35采用电静液作动器取代了部分中央液压系统，降低飞机重量136kg。
美国F-35 图源：“美言网之家”微信群
第三阶段，纯电作动（EMA）。
机电作动器（EMA）更进一步，直接用电机通过齿轮或丝杠驱动舵面，完全取消了液压油。机电作动器具有体积小、功率密度高、效率高等优点。永磁同步电机（PMSM）因其优异的功率密度，已成为机电作动器的首选电机类型。
功率电传作动系统，省去了中央液压源和管路，仅通过电缆与飞机电力系统相连来控制舵面运动，为军用和商用飞机制造商，提供了更高的可靠性和更少的后勤维护支出。
3、有无鼓包的工程含义
机翼外侧有没有凸起的整流鼓包，核心看作动器布置形式与驱动架构，目前主流分三条技术路线。
第一是机翼分布式作动布局，每一块舵面单独配一套液压作动筒，直接装在舵面根部。五代机机翼薄、液压作动筒个头偏大，塞不进翼型内部，只能在外皮加整流鼓包补偿，如歼-20就是这套方案。
第二是机身集中式传动布局，整套作动机构全部收纳在机身、翼根厚段，依靠长扭力杆把力矩传到外侧舵面，机翼外表面不用额外鼓包，如早年FC-31原型机用的就是这套思路。
第三是全电机的电作动器机，电作动方案，高功率密度电机直接集成在翼根，靠短刚性转轴带动舵面。机电作动器，体积远小于传统液压作动筒，能完全藏进机翼轮廓内部，这也是歼 -50选择这条技术路线的核心目的。
4、作动筒鼓包与飞机性能的对比分析
作动筒鼓包，从来不只是外观颜值区别，战机的隐身、超音速、机动三大核心指标，全都会受牵连，代际差距一眼就能看懂。
在隐身层面，机身任何外凸结构都是雷达强散射源。歼-20的作动筒鼓包即便做了锯齿修形、隐身优化，也只能削弱回波，没法彻底根除反射信号。反观歼-50无凸起的顺滑机翼，直接从源头抹掉一处重大隐身短板。
在超音速巡航层面，鼓包飞行时会诱发局部激波，超音速阶段凭空多出一大块波阻。再极致流线化的鼓包，阻力也远高于完整平顺翼面。六代机硬性指标就是长时间超巡，任何多余阻力源都要尽可能剔除。
在机动性能层面，作动筒鼓包尺寸，基本对标液压作动筒的输出功率。如果歼-50搭载全电的机电作动器，既能做到舵面驱动力不弱，甚至强于歼-20，还彻底取消外置鼓包，等于机动能力不缩水，隐身与高速性能同步跨越式升级，这才是实打实的代差优势。
简单来说，外置作动筒鼓包，对五代机属于妥协办法，想要强机动就必须扛下隐身、阻力的代价。而歼-50的全电架构，能在保留舵面机动性能的同时，还根除鼓包短板，是航空飞控工程一次质的突破。
歼-20 图源：“美言网之家”微信群
二、解开歼-50机翼零鼓包的核心谜题
1、全动可动翼尖
歼-50最颠覆常规的设计，就是直接砍掉了传统战机必备的垂直尾翼。垂尾虽说能稳住战机航向，却是隐身最大的累赘，巨大立面极易反射雷达波。早年美方也曾攻关无垂尾战机，最后因为飞控扛不住复杂气流干扰，操控失控只能搁置。
歼-50拿出的解决方案就是全动翼尖，机翼最外段整段做成可大幅偏转的活动结构，直接顶替垂尾承担航向操控。从试飞实拍图能直观看到，样机单侧翼尖能和主翼形成明显折角。
这套机构适配多种飞行工况，适配性拉满，超音速巡航阶段，翼尖小幅微调，抚平气流、削减激波阻力；近距离狗斗时，翼尖直接大幅立起，化身临时垂尾，爆发出极强偏航控制力矩。 再搭配二元矢量喷管联动调节，机身、翼尖、发动机三位一体协同控姿，操控冗余和机动上限直接拉满。
歼-20虎背版作动筒鼓包小巧多了 图源：“美言网之家”微信群
2、拆解分析机翼表面无鼓包原因
军迷圈内针对歼-50取消作动筒鼓包，目前流传三种主流技术猜想，优缺点一目了然。
猜想一，机身集中扭力杆传动，作动筒全部布置在机身内部，依靠长扭力杆传动驱动远端全动翼尖，早年FC-31初代原型机就是这套布局，机翼表面不用凸起鼓包。但这种技术短板十分致命，超音速飞行时长杆容易扭曲形变，类似于麻花，再加上温差带来的伸缩、机械传动间隙，高速下舵面响应精度、最大偏转角度都会严重受限，不能匹配六代机超巡需求。
歼-35海 图源：“美言网之家”微信群
猜想二，传统液压作动筒完全内置，依靠精巧结构把整套液压作动设备塞进机翼内部，规避外置鼓包。早期歼-35就用了内藏思路，但机翼依旧留有小型凸起。歼-50用的超薄兰姆达翼内部空间极度紧张，想要完整容纳体积笨重的液压作动筒，工程难度几乎无法落地，可行性很低。
猜想三，分布式全电机电作动器为机电作动（圈内认可度最高），大功率机电作动器直接集成在翼根位置，短刚性转轴直驱动。机电作动器电机功率密度高、整体体积小巧，能完美收纳在机翼轮廓里，从根源消除外置鼓包。
综合对比下来，扭力杆方案有超音速硬伤，纯液压内置受机翼空间限制，只有全电机电作动器路线在物理层面完全说得通，也是后文重点推演验证的核心方向。
图源：“美言网之家”微信群
3、从歼-15电动折叠翼到歼-50全电飞控的关联

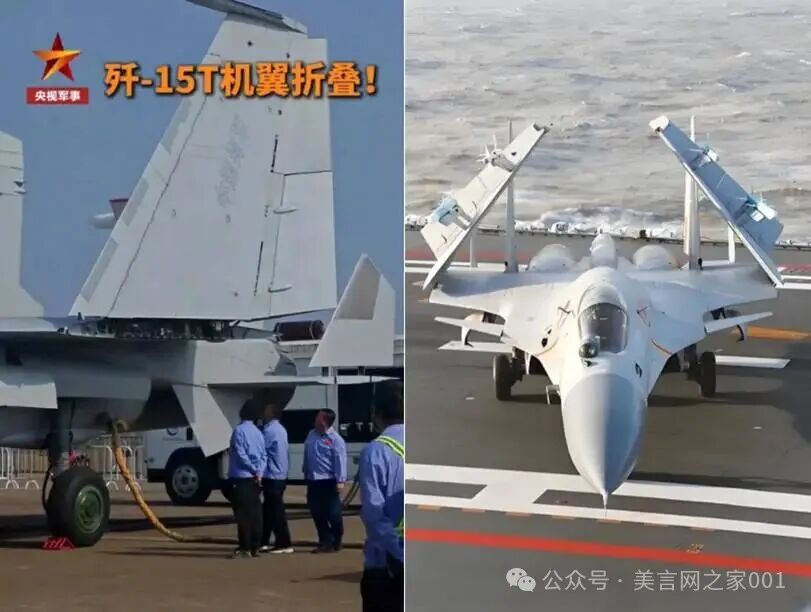

通过央视公开航母影像曝光，歼-15舰载机的机翼折叠机构动作声音，很明显是采用电机驱动。还有不少实地观摩过航展歼-15真机的军迷，都提到一个关键细节，歼-15 地面折叠机翼时，传出的是电机运转声，完全没有液压机构标志性的声音。
这个细节绝非无关紧要，直接理清了国内航空功率电传技术完整积累脉络。舰载机折叠翼属于低载荷、高可靠的验证场景，地面折叠仅需克服机翼自重与转轴摩擦，气动负载远低于空中高速舵面受力。可以先在低风险辅助机构落地电机驱动，稳步积累机电作动器EMA设备工程调试经验，再逐步迁移到核心飞控舵面，是很自然联想到的思路。足以说明国内功率电传技术不是一步登天，而是经过十余年层层试验、迭代打磨才走到六代机全面应用这一步。
图源：“美言网之家”微信群
三、理论计算分析全电飞控的硬件条件是否具备
1、铰链力矩，作动筒负载的物理本质
要判断歼-50能否用机电作动器驱动翼面，首先需要计算作动筒需要输出多大的力。这个力的物理来源是铰链力矩，气流对舵面产生的转动力矩。
铰链力矩Mh是气流作用在操纵舵面（副翼、升降舵、方向舵）上，绕舵面铰链转轴的气动力矩。
铰链力矩的基本计算公式为（工程最常用）
作动筒所需推力F=Mh/L，其中L为力臂（作动筒连接点到转轴的距离）。
图源：“美言网之家”微信群
2、工况设定与参数取值
我们以歼-50的翼面为对象，在典型最大空战工况下进行计算，即超音速极限工况，高度15000m，速度M1.8。
那么可以查资料知道，动压q≈28,000Pa，高空空气稀薄，动压反而降低，超音速激波使载荷系数翻倍，Ch≈0.030。
Mh=0.030×28,000×3.0×1.2 =3,024 N·m
F = 3,024 / 0.25 = 12,096 N ≈ 1.23吨力
因此计算歼-50全动翼尖的单侧作动筒峰值推力，需求约为1.0~1.3 吨力。
图源：“美言网之家”微信群
3、与传统方案的对比
作为参照，F-22的副翼作动筒最大推力约1.8吨力。歼-50全动翼尖的负载1.0~1.3吨力，反而低于传统大副翼，这是因为全动翼尖的面积远小于传统副翼。
这正是歼-50设计的精妙之处，通过将长副翼切成小块（W形后缘），单个舵面的面积大幅减小，铰链力矩随之降低。负载小了，作动筒就能做得更小，从而塞进薄机翼，这就是没有鼓包的数学真相。
设作动速度为200 mm/s（注意，200mm/s并不是机电作动器EMA的极限速度，而是快速机动响应的一个工程保守值，实际上，实验室级的EMA直线速度可以达到 400~800mm/s。），则单侧全动翼尖的瞬时功率：
P=F×v=12,000N×0.2m/s=2.4kW
假设，全机全动翼尖加上其他舵面（襟翼、副翼、矢量喷管等），总驱动功率需求约20~30kW。
这个功率水平在当前技术下完全可行。现代商用电作动器EMA产品的功率范围，已达0.15~4.4HP（约0.11~3.3kW），而航空级永磁同步电机的功率密度还在持续提升，因此完全没有问题。
这里还可以做一个非常精彩的推演：机电作动器设作动速度为200mm/s时，歼-50最核心的超机动潜力，可能具备原地掉头能力，正是全电机电作动器赋予。早先有歼36原地掉头的视频，当然可能是旋转了镜头的错觉，那也是极其惊艳。
传统液压系统的响应速度受限于油液的压缩性、管路沿程损耗和阀门切换时间，要达到200mm/s的舵面偏转速度，液压系统需要付出巨大的重量代价，必须要加粗管路、提高压力。
电作动器EMA是电信号直驱电机，飞控计算机发出指令，电流瞬间到达电机线圈，扭矩建立几乎是微秒级的。没有油液压缩的“软绵绵”过程，响应时间可以从液压的100~150毫秒直接进入20~50毫秒级别。
因此，歼-50的飞控响应速度，理论上比顶级液压系统快3~5倍。这是原地掉头的物理基础。在全电飞控下，飞行员的意图（或AI的战术决策）到舵面偏转，几乎是所想即所得。这种人机合一的体验，也是液压传动的五代机歼-20、F-22永远无法达到的。
虽然原地掉头，在现实中会受限于人体抗过载能力（飞行员承受不了持续高G），但歼-50确实具备了，在无尾布局+矢量推力+全电飞控三重加持下，做出这种违反物理直觉的超机动的硬件条件。可能意味着着空战从能量空战时代，开始迈入瞬时指向时代。
图源：“美言网之家”微信群
4、硬件条件已具备
综合以上计算，可以得出结论，歼-50可以用机电作动器驱动全动翼尖。
推力需求，歼-50全动翼尖的峰值推力约1.0~1.3吨力，处于当前EMA技术的可及范围内。
功率需求，单侧约2.4kW，全机约20~30kW，歼50在全电管理技术的大容量电网完全可以支撑。
产业基础，国内在永磁同步电机、行星滚柱丝杠、功率电子器件等EMA核心技术上已有深厚积累。
因此结论就是，驱动歼-50全动翼尖的全电飞控硬件条件已经具备。歼-50选择全电电作动器EMA方案，更多是一种工程实现的优选，而非需要等待的技术突破。
图源：“美言网之家”微信群
四、六代机的全电管理技术
1、从多电飞机到全电飞机
全电飞控并非孤立技术，而是全电飞机宏大愿景的一部分。
传统飞机的能源架构是混合式的，发动机同时输出机械能（驱动液压泵）、电能（驱动发电机）和气能（引气用于环控）。各类能源无法互相转换，总的能源需求只能通过简单峰值叠加。
全电架构直接推倒重来，用纯电作动彻底替代液压、气压、机械传动机构。电能可以跨系统调配，适配不同作战阶段的峰值功耗需求。超视距交火时，集中电力供给雷达、电子战吊舱；遭遇敌方导弹机动规避时，再把绝大多数电能输送给舵面机电作动器，拉满操控力矩。
这样通过分析，歼-35与歼-50和歼-36，可能采取三种不同的技术路线图片。通过对比可以看出，中国六代机研发采取了多条赛道并行的策略：
图源：“美言网之家”微信群
2、全电架构的核心优势
因战机全电管理技术，是六代机的核心技术之一，对比五代机的核心优势有如下几条：
一是能源高效利用。以F-22为例，其液压功率达560kW，但并不是全部做功。如改为在全电架构下，飞行任务的大部分时间，可将部分液压功率替换为电能使用，使全机可用电能倍增。
二是显著降低发动机外廓尺寸。全电架构飞机能够取消飞附机匣和发附机匣，采用嵌入发动机的起发电机。据说，英国暴风六代机采用的发动机，就采用了嵌入式启动发电机（EESG）技术，实现发电能力的量级跃升。
三是减小系统重量和体积。全电架构使得能源类型纯粹，简化了机载系统的复杂程度和系统规模。如F-35仅通过电静液作动器EHA，取代部分液压系统就减重136kg。
四是战损生存力提升。全电架构取消了遍布机身的高压液压管路，这些管路是战斗中最脆弱的部分。一旦被弹片击中，液压油泄漏将导致飞控失效。而全电架构的各个翼面电机独立供电、独立控制，即使部分受损，剩余翼面依然能维持飞行。
图源：“美言网之家”微信群
3、全电飞控的热管理
全电飞控并非没有代价。电作动器EMA在高功率密度下工作时，会产生显著的热量。航空级电作动器EMA的功率密度极高，散热成为制约其可靠性的关键瓶颈。
六代机对高能武器和高功率传感器的需求，直接催生了机载大容量电网和高效热管理系统的发展。热管理已不再是简单的散热，而是上升为核心的能量回收与管理任务，通过热电转换等方式将废热转化为可用功。
这也解释了为什么歼-50的无鼓包设计，如此引人注目，它不仅取消了液压作动筒的物理空间需求，还意味着整个热管理系统必须重新设计，没有液压油作为热沉，所有的热量都要通过其他方式散去。
五、歼-50全电飞控的技术意义
通过前面的理论计算，大致可以确认歼-50全动翼尖的推力需求（约1.0~1.3吨力），功率需求（单侧约2.4kW），均在当前电作动器EMA技术的可及范围内。因此歼-50选择全电电作动器EMA方案，并非冒险，而是在技术成熟条件下的工程优选。
因此全电飞控为歼-50带来了三重战术优势：
第一，隐身天花板更高。彻底取消液压管路和外露作动筒后，全机表面极度平滑，雷达反射截面积可降至极低水平。
第二，飞控响应零延迟。电信号直接驱动电机，不存在液压油传递的滞后。配合AI飞控系统，歼-50实现了毫秒级的姿态调整。
第三，战损生存力更强。各个翼面电机独立供电、独立控制，即使部分受损，剩余翼面仍可维持飞行。
对比东大另外一款六代机歼-36，虽然也属于全电管理技术范畴，但走的是不同的实现路径。与歼-50的纯电作动器EMA方案不同，歼-36采用了应该是混合全电架构。它的作动系统，部分依然以电静液作动器为最终执行方式，但液压源不再是中央泵站统一供压，而是分布式的电动液压泵（EHA）驱动。每个作动器自带一套电机+液压泵的小型组合，就近为舵面提供液压动力。
这种方案的好处是显而易见的，保留了液压系统的高功率密度优势，在大负载舵面上表现更从容，技术风险更低。全电管理的核心理念，动力分配由电能统一调度，只是执行端仍用液压。代价则是，作动器体积仍然偏大，无法完全塞进薄机翼，因此依然可以看到小型整流鼓包。
所以，歼-36的作动筒鼓包，本质上并非技术落后，可能是工程稳健性的选择，在追求六代机性能的同时，不冒险把全部筹码押在尚未充分验证的纯电作动器EMA上。
歼50和歼-36并非竞争关系，更像是中国航空工业在六代机动力管理上的一次组合拳，一条路线求稳，一条路线求突破，彼此互为备份，最终殊途同归。
图源：“美言网之家”微信群
六、结论
歼-50没有作动筒鼓包，这看似微小的外观差异，背后是一整套从液压到全电的飞控架构革命。它标志着中国航空工业，从跟跑到领跑的跨越，也为下一代战机的发展方向，提供了清晰的工程参照。
